H+H光纤槽道解决方案
PRODUCT HANDBOOK OF H+H
PRODUCT HANDBOOK OF H+H
光纤槽道 Fibre channel system
宏尊（上海）网络科技有限公司是专业的通信机房用光纤走线槽道生产商，生产的阻燃PC/ABS工程塑料光纤走线槽道，完全符合欧盟要求的ROHS2.0以及低烟无卤的环保标准。
本公司生产的光纤走线槽道，表面光滑，重量轻，强度高，韧性好，具有较高的冲击韧性和良好的机械性能，保护光纤不受损伤；标准化模块设计，安装方便，结构紧凑，连接可靠；封闭或半封闭式槽道，出口位置灵活，能满足各种地方出纤的需要；走线架和走线槽道整体设计，布局合理，外形统一，美观整齐。
宏尊（上海）网络科技有限公司生产的光纤槽道广泛应用于中国电信、中国移动、中国联通及中国广电的机房，及各大公司的内部机房。产品质量、美观、实用性收到国内外客户的一致好评。
用户遍及全国各地及中东、东南亚等地。
材料 Material
光纤槽道的各种部件均由ABS或PC阻燃材料制成，保护光纤的波纹软管主要成分是聚乙烯化合物。所有塑料件的阻燃性能均达到GB/T2048-1996中FV-0级，保证在极端环境中不会产生有毒气体。

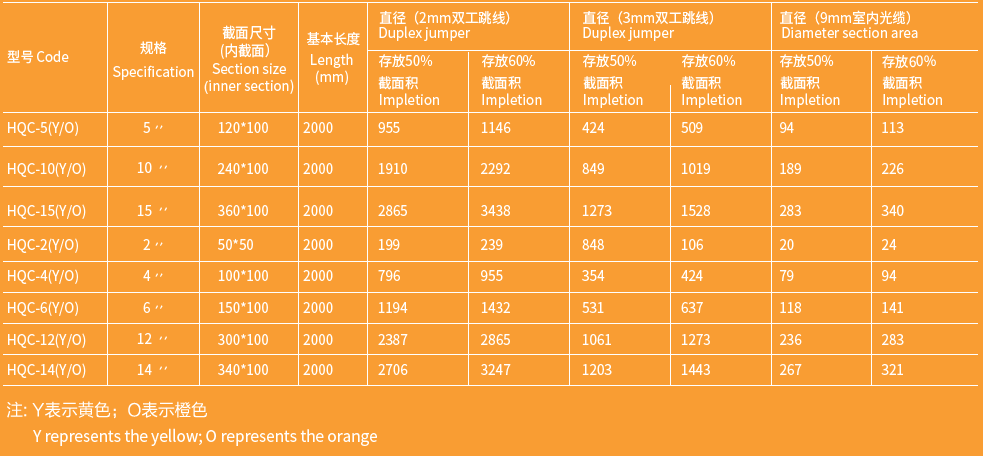

规格容量 Specification

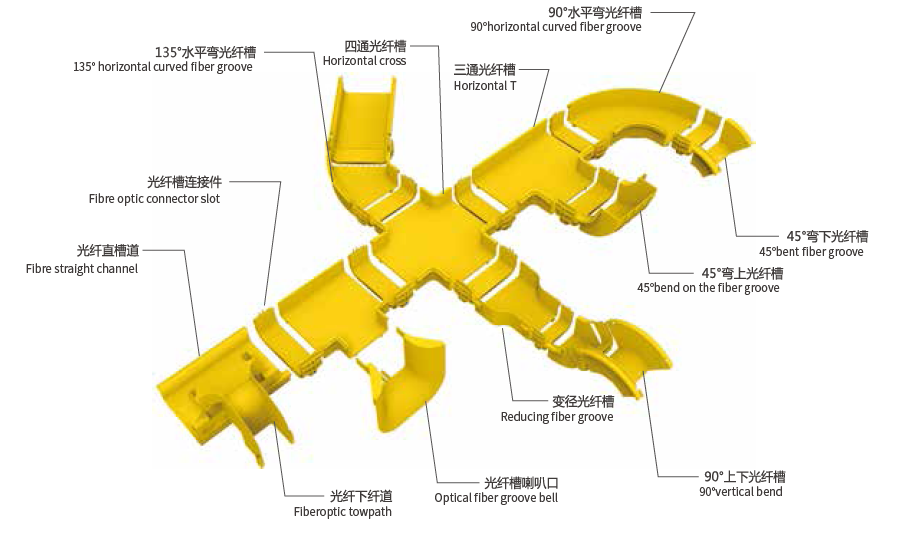

光纤槽道配件组合 Fibre channel system and fittings
光纤槽道系统设计与安装 Design and Installation
前期设计
光纤槽道的设计应和整个机房的设计紧密结合起来, 光纤槽道的设计程中我们主要考虑的是：
1、光纤网络的配S情况
(1)光纤和交叉连接的应用情况
(2)现在和将来机房的光纤容星
(3)灵活的光纤路由
2、机房的实际分布情况
⑴现在娜来的机房设齡布慵况
(2)对檐道位的各种摩碍分布
⑶光纤槽道的固定位置
(4)机房类型
现场勘察
1、确定所有光纤传输设备、光纤配线架的位置和尺寸
2、记录目前的光纤路由走向和光纤的容量
3、确定可以安装光纤槽道的空间
4、确定影响光纤槽道的障碍是否有解决方案
5、确定采用何种安装方式
6、确定将来扩容所需光纤设备的位置和尺寸
7、估算将来光纤容量需求
8、确定光纤槽道的走向，尽量多设计交叉迂回路由
槽道的安装位置和路由
在考虑设计光纤槽道的位置和路由的时候，主要考虑的因素是数据通信机房中的配线架、设备的位罝、走线架的位置，大量线缆的走向，线缆出线下行通往配线架的位置及走线架的类型。
1、对于已在正常运营的数据中心机房，在此类机房中有大量的线缆从走线架向下通往配线设备区域。
(1>在设备机柜上方空间充裕的情况下，建议将光纤槽道安装在大量线缆的上面一层，使槽道的安装不受下行线缆的阻挡，同时应当提供槽道到线架这段拒离的光纤保护。
(2>在机架上方空间有限的情况下，建议将光纤槽道安装在紧邻机柜的顶端空间，同时保证槽道出纤口直接对应机柜的光纤入□。
(3>在机架上方空间有限的情况下，如果照明条件允许且原有走线架侧面可以搭建支持点，也可将光纤槽道安装于原走线架的侧面，同时为出纤做好路由。
2、如果在新建机房或线缆不多的机房应用光纤槽道产品，建议将槽道安装在机柜上不最下一层，这样设计可使光纤得到充分的保护，且方便机房工作人光纤的维护。
特点 Characteristic
采用工程塑料阻燃PC/ABS，表面光滑，使光纤自然平铺，走线规则有序；采用封闭式槽道，重量轻，具有较高的冲击韧性和良好的机械性能，保护光纤不受损伤；出口位置灵活，能满足各种地方出纤的需要，出纤口波纹管保护光纤；三通、四通接头，及各种弯头，满足各种走线需求，灵活配置；标准化模块设计，安装方便，结构紧凑，槽道连接可靠，可以上固定，也可下固定；走线架和走线槽道整体设计，布局合理，外形统一，美观整齐。
主要技术指标 Main Parameters
1、工作温度thermal rating：—5℃～+45℃；
2、相对湿度relative humidity：（+40℃）；85%
3、大气压力atmospheric pressure：70kPa-106kPa；
4、光纤槽道色泽均匀，表面平整、光滑、洁净、无飞边、暗泡、收缩、凹陷或机械损伤等缺陷；
Even color, smooth and clean. without flash, dark bubble, shrinkage, depression or mechanical damage, and other defects.
5、光纤槽道在恒定温热试验前、后，其内外表面之间能承受交流4200V（方根值）工频正弦波电压持续1min的介电性能试验。试验后绝缘电阻不小于20MΩ；
Dielectric performance test is done before and after constant temperature test, the communication 4200V (rad value) industrial frequency sine wave voltage is applied between internal and external surfaces for 1minute. After test insulation resistance is no less than 20MΩ.,
6、光纤槽道能承受低温试验。试验后，试样不产生裂痕或脆断；
After low temperature test, the sample does not appear breaks or brittle fracture
7、光纤槽道能承受规定条件下的老化、冲击试验。试验后，试样不产生裂纹或脆断；
After the stated conditions of aging, impact test, the sample doesn’t crack or brittle fracture,
8、塑料件燃烧性能：Plastic combustion performance
⑴注塑件、挤出件制品燃烧性能符合等级：GB/T2048-1996中FV-0级；
Plastic injector, extruder products combustion performance accords with level FV-0 of GB/T2048-1996.
⑵波纹软管制品燃烧性能符合等级：GB/T2048-1996中FV-2级。
Corrugated pipe combustion performance accords to level of FV-2 of GB/T2048-1996.
.
